概述

本系统是针对变配电房（10KV中压和0.4KV低压）供配电回路监测与管理做的智能化平台。该系统实现的功能有：对所有的高压回路及低压回路进行监测，监测对象包括高压微机保护装置、测控装置、高压带电操控装置、低压电力仪表、无功补偿控制器、温控仪、直流屏及其他第三方设备。

所有设备均具备RS485通讯接口、并遵从Modbus协议，智能设备统一接入电力监控系统。

应用场所

商业综合体
医院
大型港口
火车站
大型企业群，如钢铁基地等
酒店
园区

03:

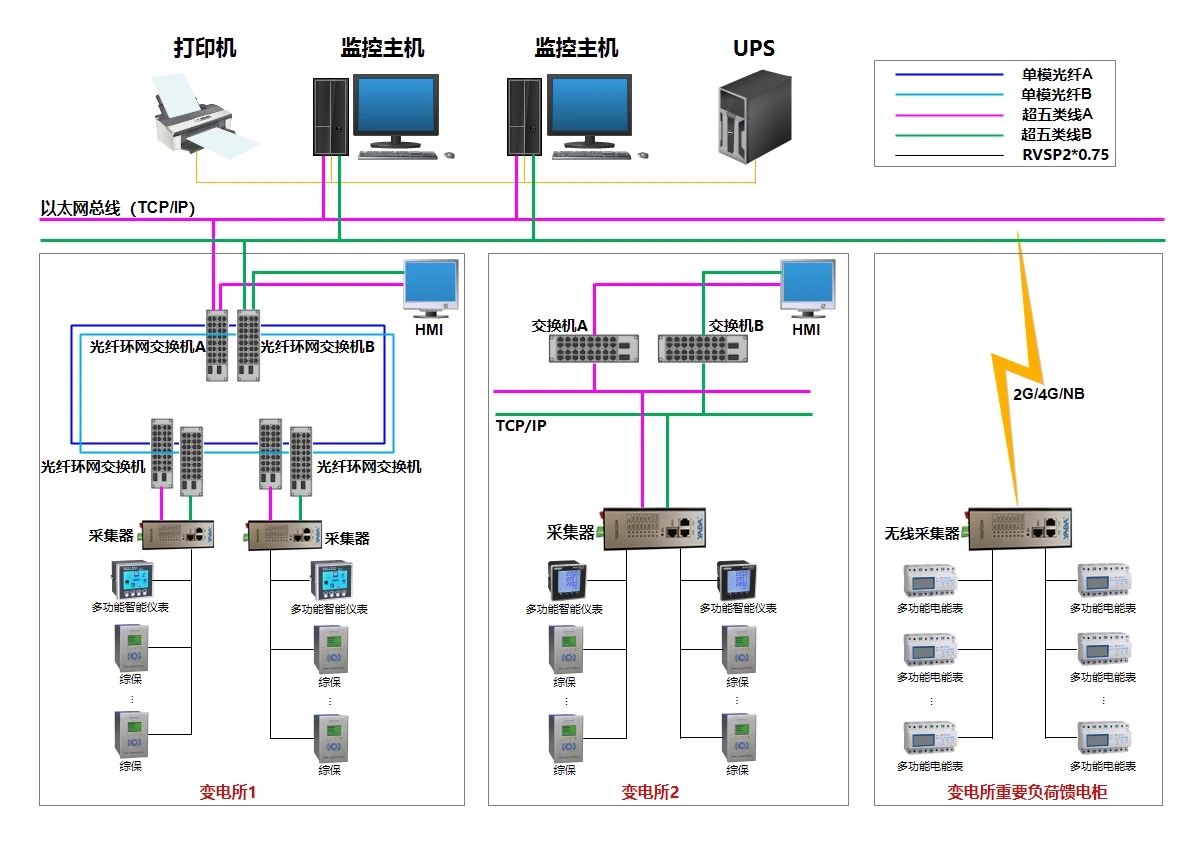

系统架构

主站层：即管理层（也叫站控层），由系统监控软件及配套设备组成，采集、存储、处理数据，实现数据的转换与数据安全备份，良好的人机交互界面，实现用户的数据读取、分析、打印功能。可建库及存储实时、历史数据库，亦作为值班运行人员的人机接口监控主站，实现数据监控，报表建立，状态监视及操作功能，并可查询全站保护配置，按权限设置修改保护定值，进行保护信号复归等功能。

监控软件采用YDS8000变配监控系统软件，具备系统设备组态、数据通讯处理、人机界面监控、远方操作、各类事件报警、数据库建库及存储功能。

通讯层：由通信管理机、工业以太网交换机组成；支持TCP/IP、现场总线、Profibus-DP、MODBUS、DNP、IEC870-5、IEC61850、DLT645-1997等国际国内常见的电力设备规约，将现场数据传输至系统。

现场仪表层：包括高、低压线路侧电力测控仪表、微机保护、直流屏、第三方仪表的数据采集。现场仪表具备高性能通讯接口，以组网的方式接入通讯设备。


04:

系统特色

分层分布式整个系统分主站层、通讯层和现场仪表层。系统结构简洁明了，设备功能清晰明确；
高可靠性的硬件主要硬件设备均为世界知名原装进口芯片，具有极高的性能和可靠性，装置抗干扰能力强；
模块化设计，互不影响；
功能单元化和结构单元化使得仪表和测量回路均独立，任一装置的故障均不影响其它装置的正常工作，提高了整个系统的可靠性；
良好的开放性、拓展性；
系统支持以太网、串口等通讯接口；支持多达100多种规约，随着一次系统的扩容，监控系统可以接入符合规约和接口的二次设备而不影响现有设备的正常运行。

05:

系统功能

5.1. 数据采集

对配电室的运行状态和参数自动实时或定时进行采集，配电室配电过程输入、输出信号经滤波，检出事故、故障、状态信号和模拟信号参数变化，实时地更新数据库，为监控系统提供运行状态的数据，并作必要的预处理。

可以实时采集和显示配电室的模拟量。每个模拟量可设定上上限、上限、下限、下下限，对不同越限可选择不同的报警方式（音响、画面、打印）。电力监控系统还可以以不同的形式（实时曲线、历史曲线、高密度曲线、饼图、棒型、报表）显示模拟量，反映模拟量的变化趋势，记录出现最大最小值的时间。

5.2. 数据记录和统计报表功能

系统对配电线路的电压、电流、频率、功率、电能等参数采集后，自动生成各种报表，方便用户管理。如运行报表、日报表、月报表、年报表、事件记录报表等。报表是通过电力报表函数定义的，结合SQL Server数据库表结构特征编写的，其功能可以随应用需要不断变化。可实现：

· 分类保存操作信息、事故和预告信息——便于查询和故障分析

· 对历史数据进行日、月统计——输出数据的日报、月报、年报等历史报表

· 日、月报数据报表格式可根据用户要求设定

· 所有报警事件(开关变位、线路越限、保护报警)记录

· 5年内的日报数据和20年内的月报数据可随时进行查询或打印

5.3. 状态监视功能

系统对各回路的电力测控仪表、微机保护、直流屏、第三方仪表等状态进行监控，如有异常，会以闪烁及弹出报警信息进行提醒。另外各回路的通讯状态也会时时进行监控。

5.4. 安全管理

软件系统对不同的使用人员分级授权，操作人员只能进行权限允许的操作。系统管理员具有最高权限，能对系统各个部分进行查询，并对使用者的权限进行分配和管理。获得操作权限的人员可在监控计算机或工作站上执行遥控跳合闸操作，采用口令核对和操作返校确保操作准确无误。

· 每次操作，对控制命令和闭锁条件进行校验

· 可在控制室进行遥控，或就地进行操控

5.5. 报警及事件管理

系统对测量实现超限报警，越限报警死区处理，越限时间累计及超时报警。对开关量状态变位报警及非操作变位报警，由系统自动进行报警恢复和确认，其余报警类型均需由操作人员进行确认和复归。报警实时地显示在屏幕上，存入历史事项库中，供随时查询。

· 在系统发生故障事件或运行设备工作异常时，系统报警并得出事件的性质和异常参数值，记录在案。

· 电气模拟量和非电气模拟量可以设置限值，当测量值越限时发出报警并记录。

· 将继电保护、自动装置的动作和断路器的跳合闸按动作顺序记录，事件分辨率为1ms，记录并报警。

5.6. 自诊断、自恢复及自维护功能

软件具有在线自检、自恢复功能。自诊断的范围包括：

· 各功能子站、服务器、工作站等

· 网络及接口设备故障

· 各类通道故障

· 各类外设故障

· 软件运行死循环

5.7. 网络OPC功能

软件的主机既可以作为OPC服务器，也可以作为OPC客户端。第三方厂家可以从任何一个OPC服务器直接获取动态数据；同时软件可作为OPC服务器，可向其他符合OPC规范的厂商的控制系统提供数据。OPC节省了不同厂商的控制系统相连的工作量。

5.8. WEB服务

通过选购安装WEB SERVER组件，可以实现web浏览功能，使用户可通过Internet浏览画面和实时数据。

06:

产品选型

1、通讯层设备

YDDCL-N2-D7（导轨式）

YDGATE204/208（导轨式）

YDGATE408/416（机架式）

支持完全透传模式、MODBUS TCP转MODBUS RTU协议模式；
多种通信接口功能：4个RS232/RS422/RS485可选串口；1个以太网口通信接口；
电源输入：DC100V～330V，AC85V～AC265V；50/60Hz；
通讯端口：RS485 2线半双工，波特率：1200bps～115200bps（可设）；
支持硬件看门狗

高性能ARM处理器
大容量 SDRAM 及 NAND FLASH
2个独立以太网接口（RJ45）
4或8路 RS485 接口
输入电源：24V DC 1路
支持多种协议：DL/T645-1997、DL/T645-2007、IEC60870_5_101/103/104、ModbusRTU/TCP/ASCII、OPC_XML_DA规约等，并支持定制规约
支持硬件看门狗

高性能ARM处理器
大容量 SDRAM 及 NAND FLASH
4个独立以太网接口（RJ45）
8或16路 RS485 接口
2路CAN接口,2路DI,4路DO
输入电源 AC220V 1路
支持多种协议：DL/T645-1997、DL/T645-2007、IEC60870_5_101/103/104、ModbusRTU/TCP/ASCII、OPC_XML_DA规约等，并支持定制规约
支持硬件看门狗

2、终端计量层

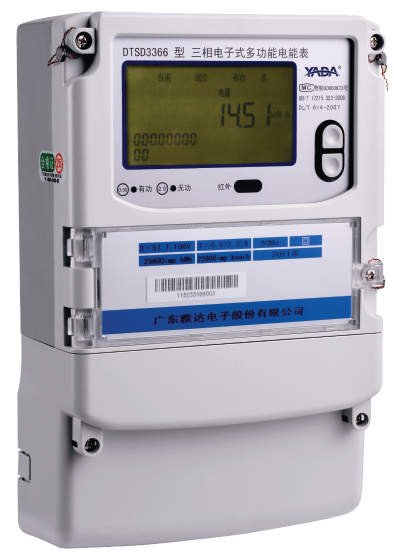

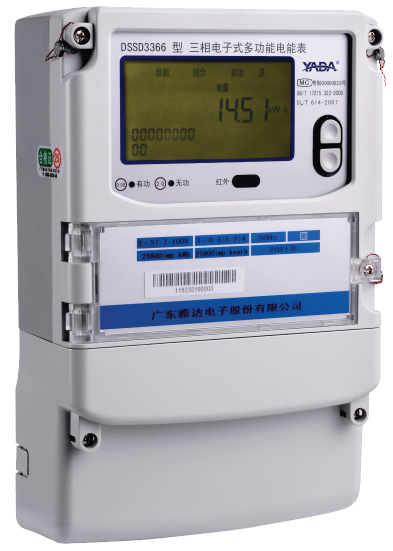

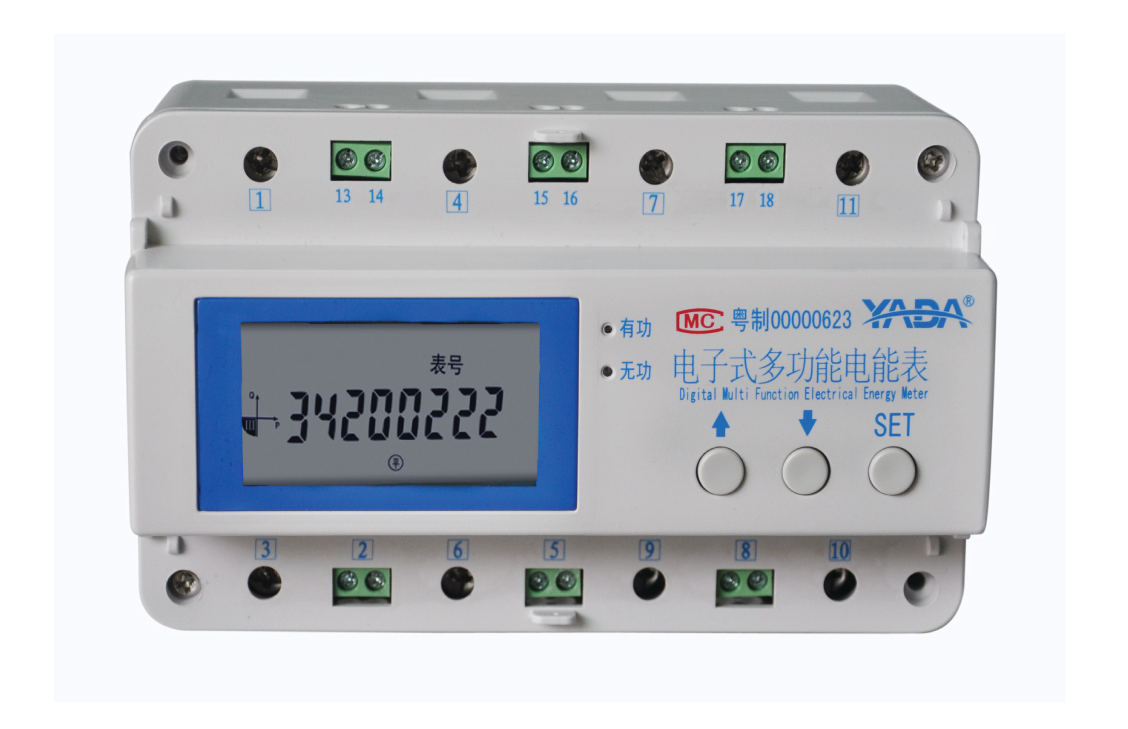

功能型号		DTSD3366	DSSD3366	DTSD3366A	DSSD3366A
产品图片
实时测量	电压、电流	√	√	√	√
	P,Q,S,PF,频率	√	√	√	√
	最大需量	√	√	√	√
	谐波	√	√	√	√
电能计量	正反向有功电能	√	√	√	√
	正反向无功电能	√	√	√	√
	四象限无功电能	√	√	√	√
	4费率电能	√	√	√	√
	分相电能	√	√	√	√
历史数据	电能结算	√	√	√	√
	多种数据冻结	√	√	√	√
	需量冻结	√	√	√	√
	负荷数据记录	√	√	√	√
事件记录	掉电、校时记录	√	√	√	√
	过压、欠压记录	√	√	√	√
	失压、失流记录	√	√	√	√
	断相记录	√	√	√	√
	逆相序、不平衡记录	√	√	√	√
通讯	通讯接口、数量	2路RS485接口、红外通讯接口
通讯	通讯协议	Modbus-RTU、DL/T645-2007
其他	实时时钟	√	√	√	√
	预付费
	跳闸控制
	接线方式	三相四线	三相三线	三相四线	三相三线
	复费率	4费率、8个日时段表，日时段数最大为14
	清零功能	电表清零、最大需量清零、事件清零
	脉冲输出	有功/无功脉冲输出
	LCD/LED显示	LCD宽屏背光
	外形尺寸	170mm×265mm×75mm
	安装方式	M4螺钉垂直挂壁安装

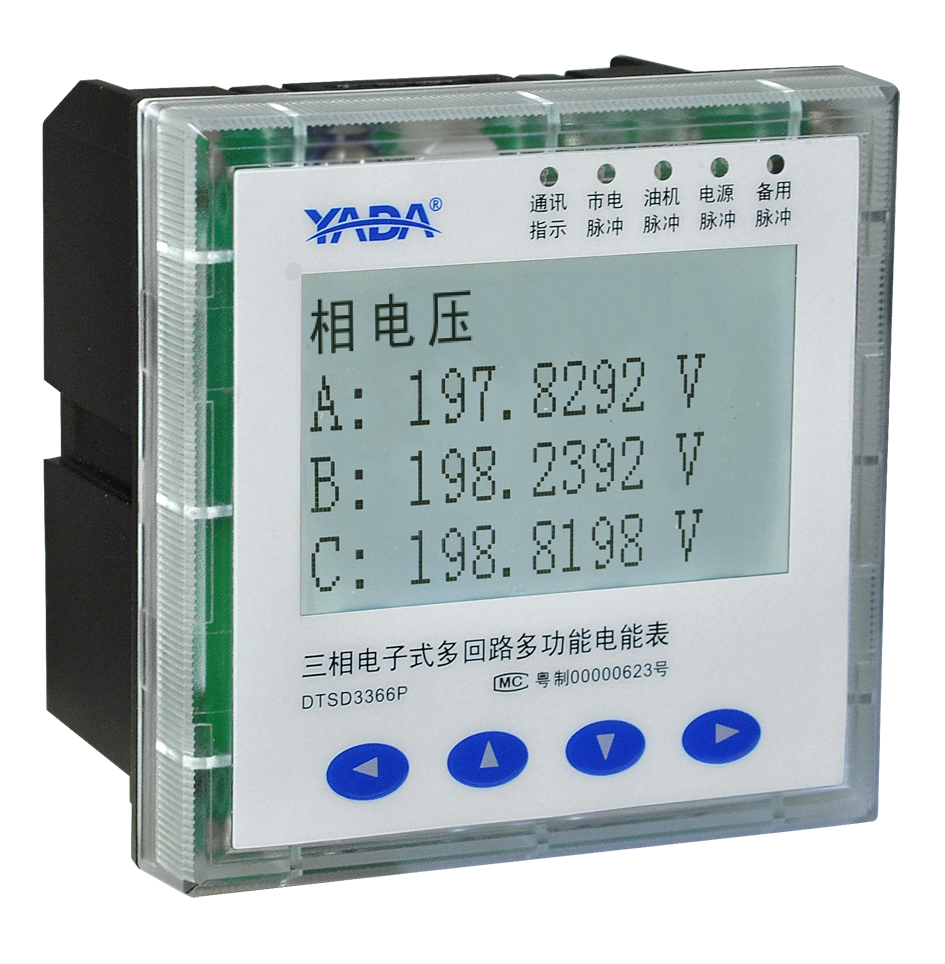

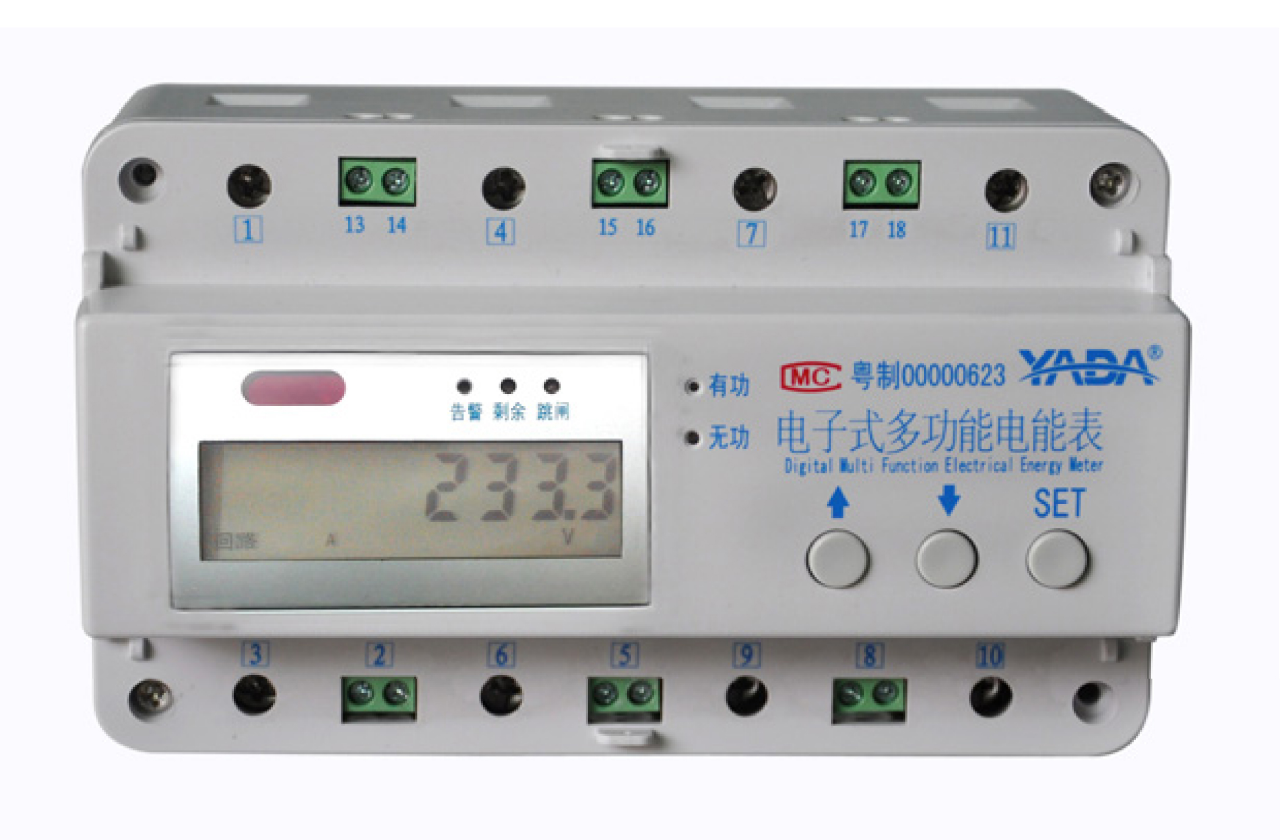

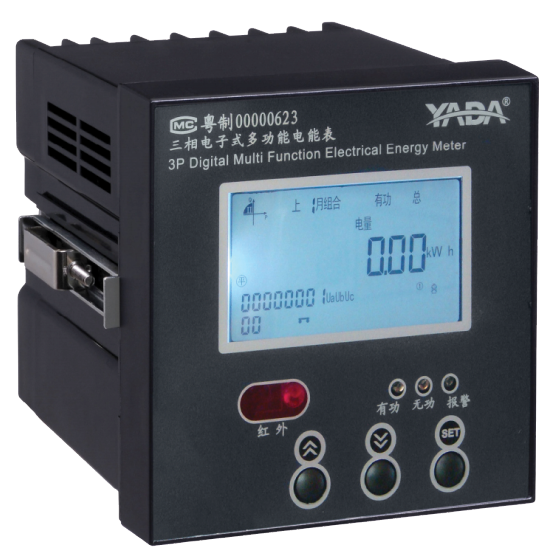

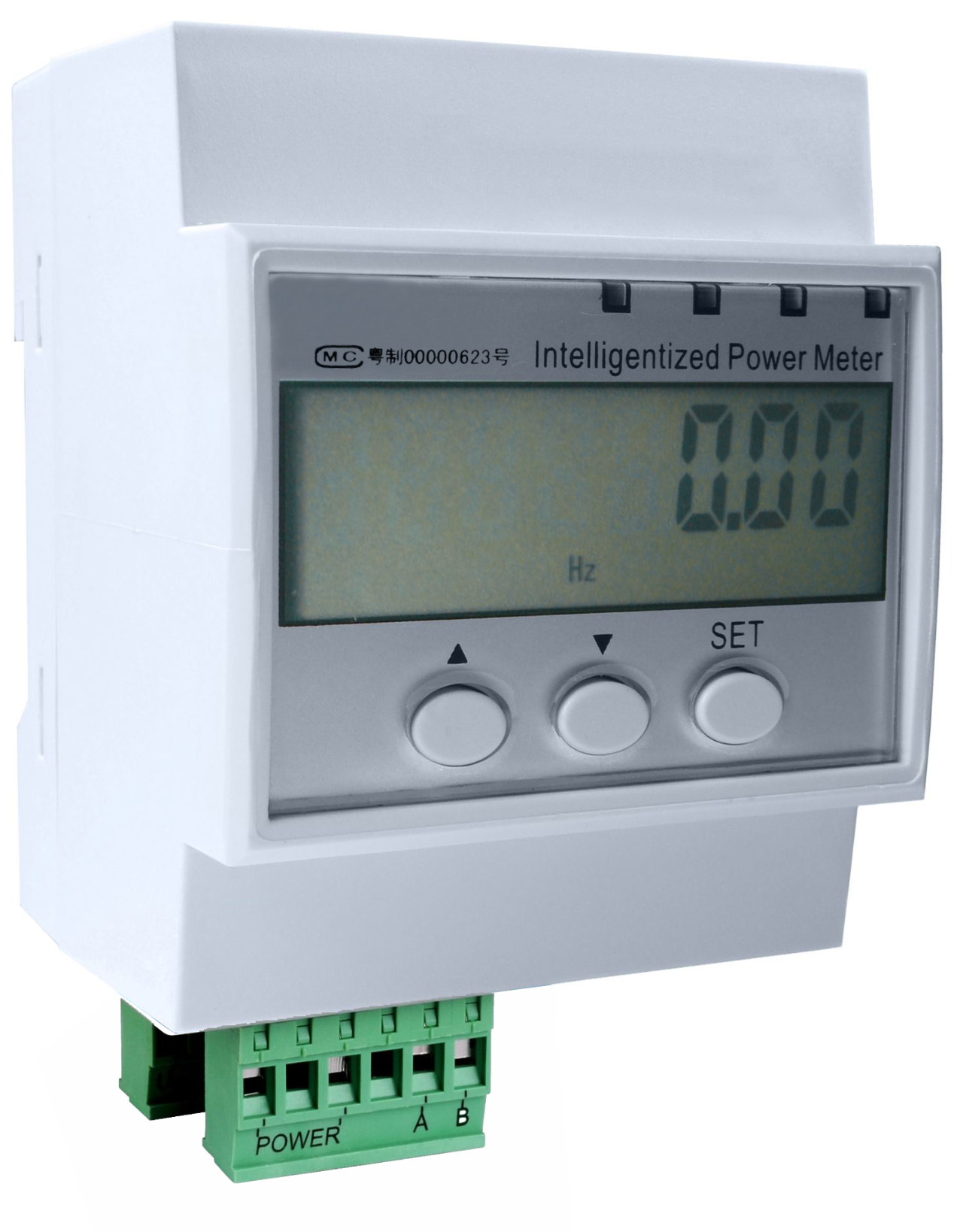

功能型号		DTSD3366P	DSSD3366P	DTSD3366D	DTSD3366D-A
产品图片
实时测量	电压、电流	√	√	√	√
	P,Q,S,PF,频率	√	√	√	√
	最大需量	√	√	√	√
	谐波	√	√	√	-
电能计量	正反向有功电能	√	√	√	√
	正反向无功电能	√	√	√	√
	四象限无功电能	√	√	√	√
	4费率电能	√	√	√	√
	分相电能	√	√	√	√
历史数据	电能结算	√	√	√	√
	多种数据冻结	√	√	-	-
	需量冻结	√	√	√	-
	负荷数据记录	√	√	√	√
事件记录	掉电、校时记录	√	√	√	√
	过压、欠压记录	√	√	-	-
	失压、失流记录	√	√	√	√
	断相记录	√	√	√	√
	逆相序、不平衡记录	√	√	-	-
通讯	通讯接口、数量	RS485接口、红外通讯接口		RS485接口
通讯	通讯协议	Modbus-RTU、DL/T645-2007
其他	实时时钟	√	√	√	√
	预付费
	跳闸控制
	接线方式	三相四线	三相三线	三相四线
	复费率	4费率、8个日时段表，日时段数最大为14
	清零功能	电表清零、最大需量清零、事件清零
	脉冲输出	有功/无功脉冲输出
	LCD/LED显示	LCD宽屏		LCD
	外形尺寸	96mm×96mm×96mm		151mm×91mm×74mm
	安装方式	盘面安装		5mm标准DIN导轨安装

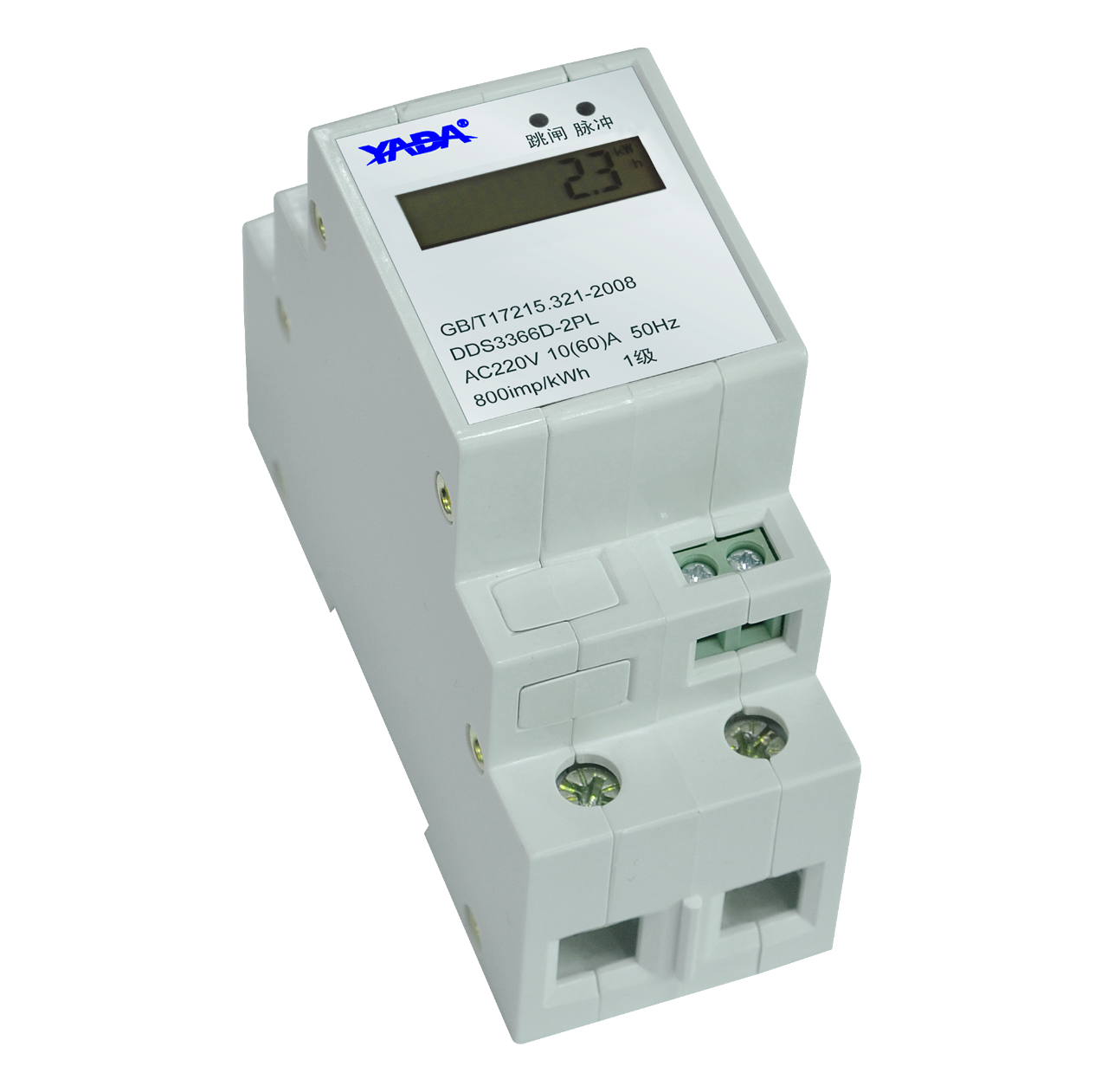

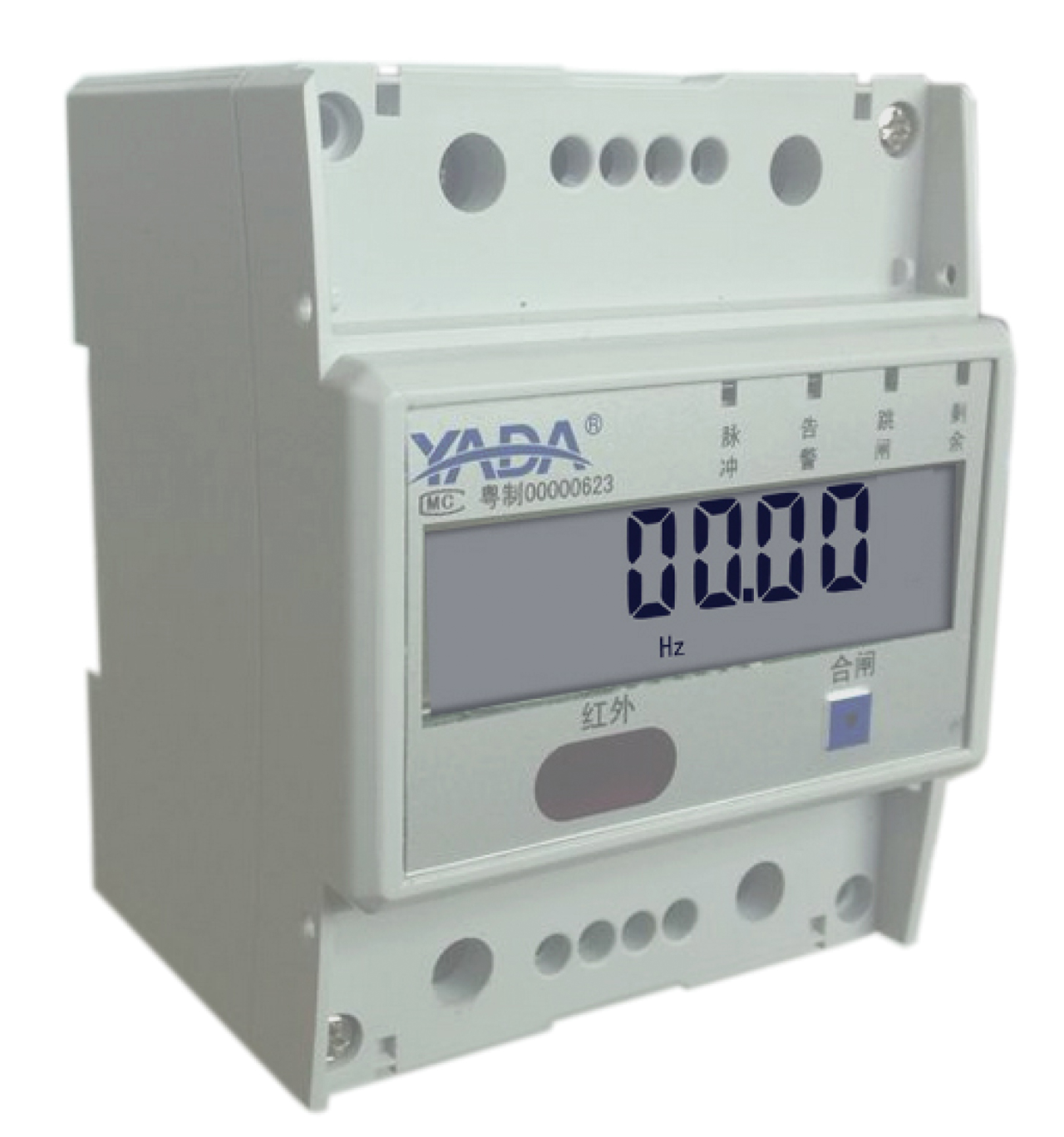

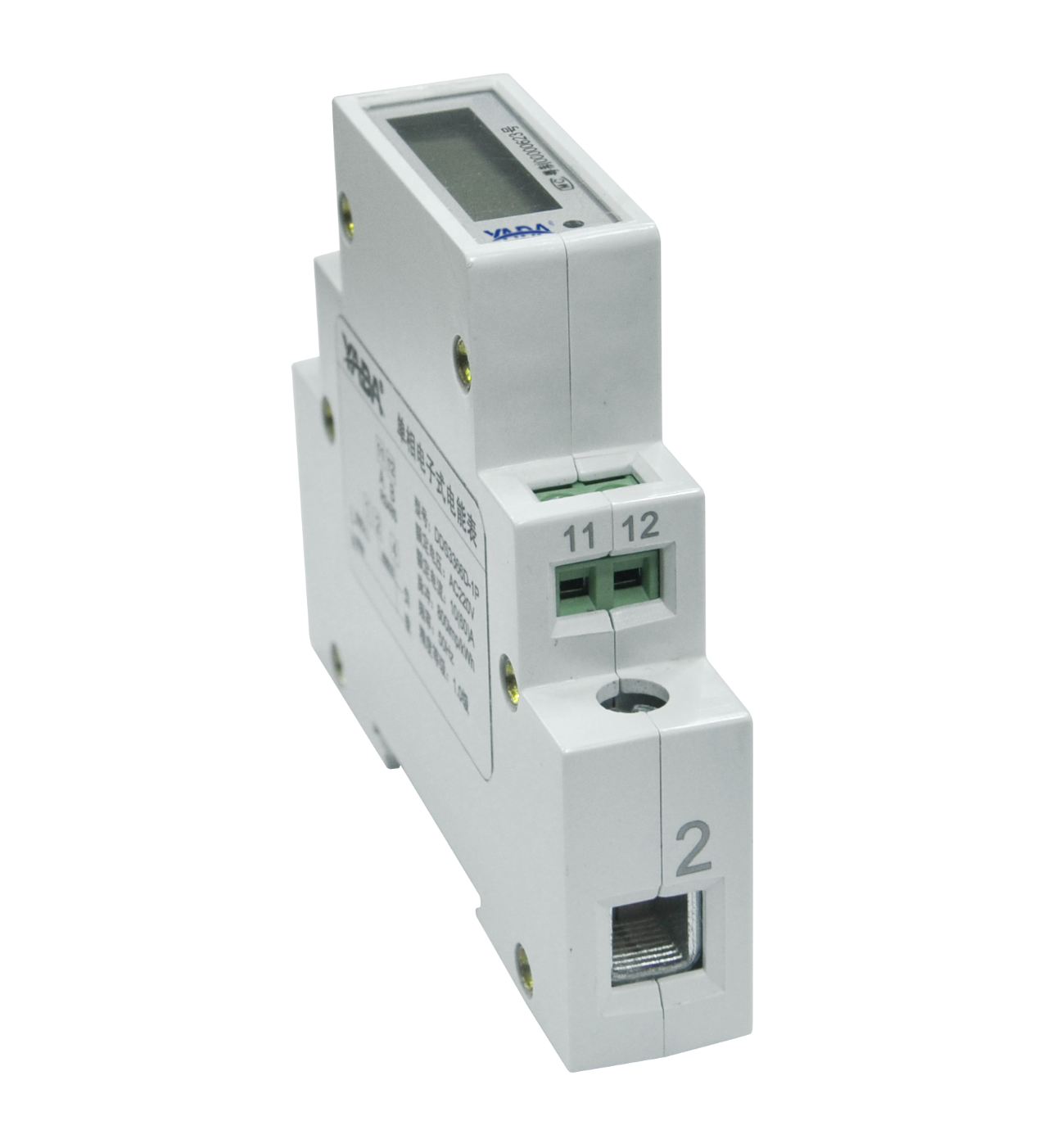

功能型号		DDS3366D-1P	DDS3366D-2PL（远程拉闸）	DDS3366D-F（预付费）	DTSD3366D-F（预付费）
产品图片
实时测量	电压、电流	√	√	√	√
	P,Q,S,PF,频率	√	√	√	√
	最大需量	-	-	-	-
	谐波	-	-	-	-
电能计量	正反向有功电能	√	√	√	√
	正反向无功电能	-	-	-	√
	四象限无功电能	-	-	-	√
	4费率电能	-	-	-	√
	分相电能	-	-	-	-
历史数据	电能结算	-	-	-	-
	多种数据冻结	-	-	-	-
	需量冻结	-	-	-	-
	负荷数据记录	-	-	-	-
事件记录	掉电、校时记录	-	-	√	√
	过压、欠压记录	-	-	-	√
	失压、失流记录	-	-	-	√
	断相记录	-	-	-	√
	逆相序、不平衡记录	-	-	-	√
通讯	通讯接口、数量	RS485接口		RS485接口、红外通讯接口
通讯	通讯协议	Modbus-RTU、DL/T645-2007		DL/T645-2007
其他	实时时钟	-	√	√	√
	预付费			√	√
	跳闸控制
	接线方式	单相两线			三相四线
	复费率	-	-	-	-
	清零功能	-	-	-	√
	脉冲输出	-	√	有功脉冲输出
	LCD/LED显示	LCD
	外形尺寸	90mm×18mm×72mm	90mm×36mm×72mm	90mm×72mm×63mm	151mm×91mm×74mm
	安装方式	5mm标准DIN导轨安装
